电缆藕合器主要为采矿和隧道行业提供解决方案，以解决其电缆耦合器挑战性，电缆耦合器为用户提供灵活，

便捷的可扩展方式，可将便携式电源电缆功率源扩展到矿山或地上运动，或将电场或电场迁移到一个或多个入口。

       电缆藕合器外壳材质为淬火铸铝,密封材料为氯丁橡胶，紧固件材质均为 316 不锈钢。绝缘套由

尼龙 PA66 材料制成,触点采用 360°多点接触技术，材质为镀银铜合金。触点耐受温度为 200℃,具有

过载大电流等优点。

2、产品执行标准:

2.1  GB∕T11918.1-2014_工业用插头插座和耦合器第 1 部分：通用要求、

2.2  GB∕T11918.2-2014_工业用插头插座和耦合器第 2 部分：带插销和插套的电器附件的尺寸

兼容性和互换性要求

2.3  GB∕T11918.4-2014_工业用插头插座和耦合器第 4 部分：有或无联锁带开关的

2.4  GBT11918.5-2020 工业用插头插座和耦合器 第 5 部分：低压岸电连接系统(LVSC 系统)

用插头、插座、船用连接器和船用输入

2.5  GBT 30845.1-2014 高压岸电连接系统(HVSC 系统)用插头、插座和船用耦合器 第 1 部分：

通用要求

2.6  GB_T30845.2-2014 高压岸电连接系统(HVSC 系统)用插头、插座和船用耦合器第 2 部分

不同类型的船舶用附件的尺寸兼容性和互换性要求

2.7  IEC62613-1,IEC62613-2-2016,NFC63300 等标准

结构示意图及安装

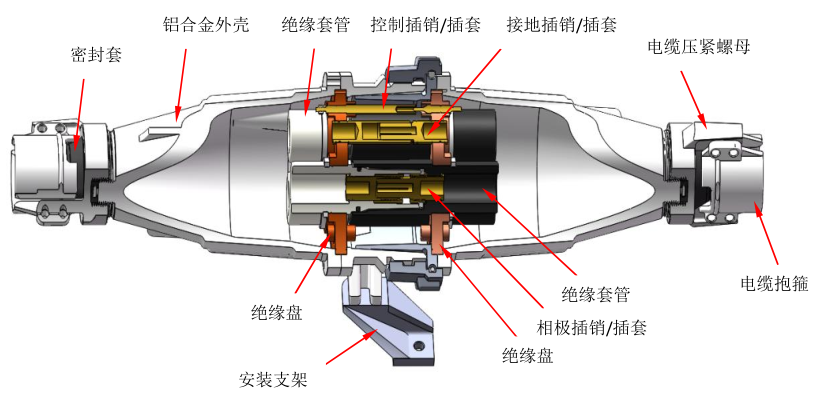

HRCCHV 系列高压电缆藕合器，主要由铝合金外壳、绝缘盘、绝缘套管、相极插销、控制插销及密封件等构成。

安装

采用销槽式设计，只需要螺母移动 1 秒就可以锁定、配戴和压缩“O”形密封圈，防止因振动而意外打开。

电缆的安装操作参照相关图示说明

工作环境

1、海拔高度：<2000m

2、环境温度：－25℃～＋40℃

3、污染等级: 现场污秽严酷程度不超过“c”级

4、月相对湿度平均值：不超过 90%

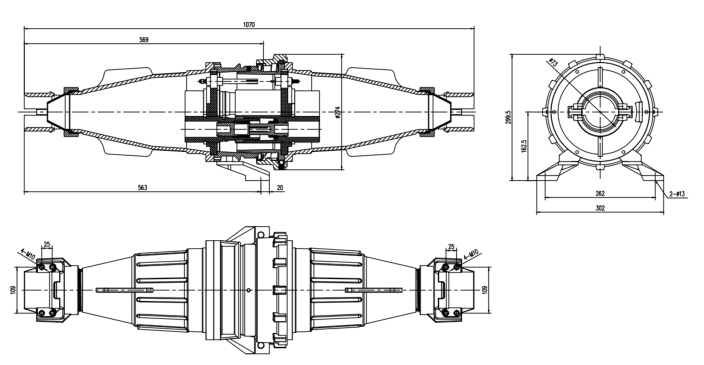

尺寸规格

目前主要有 A、B 两种外形尺寸，可提供两种规格的钟形外壳及抱箍，适应电缆外径Φ

32mm~Φ107mm。有二种电压等级：15KV 及 25KV。电流规格：500A。

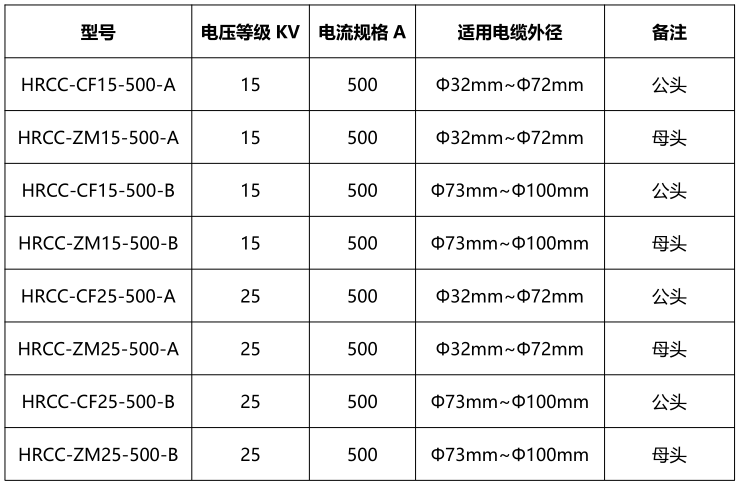

型号说明：

HRCC- CF15-500-A

HRCC：海润电缆连接器（HINAR CABLE COUPLERS）

15 : 电压等级，KV。共二种电压等级：15KV 及 25KV

CF: 公头，ZM：母头

500：电流规格 500A

A: 外形规格。共二种外形规格：A—适用于电缆外径Φ32mm~Φ72mm

B—适用于电缆外径Φ73mm~Φ100mm

15KV 产品外形尺寸及电气特性

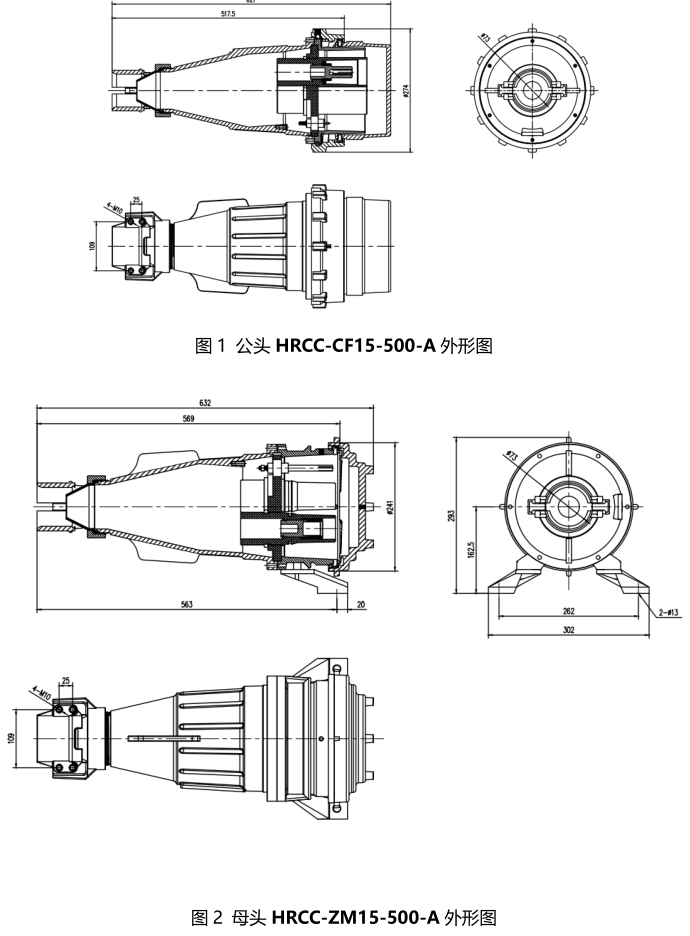

1、公头 HRCC-CF15-500-A / 母头 HRCC-ZM-500-A 适用电缆外径Φ32mm~Φ72mm

15KV 产品电气特性

25KV 产品外形尺寸及电气特性

外形尺寸

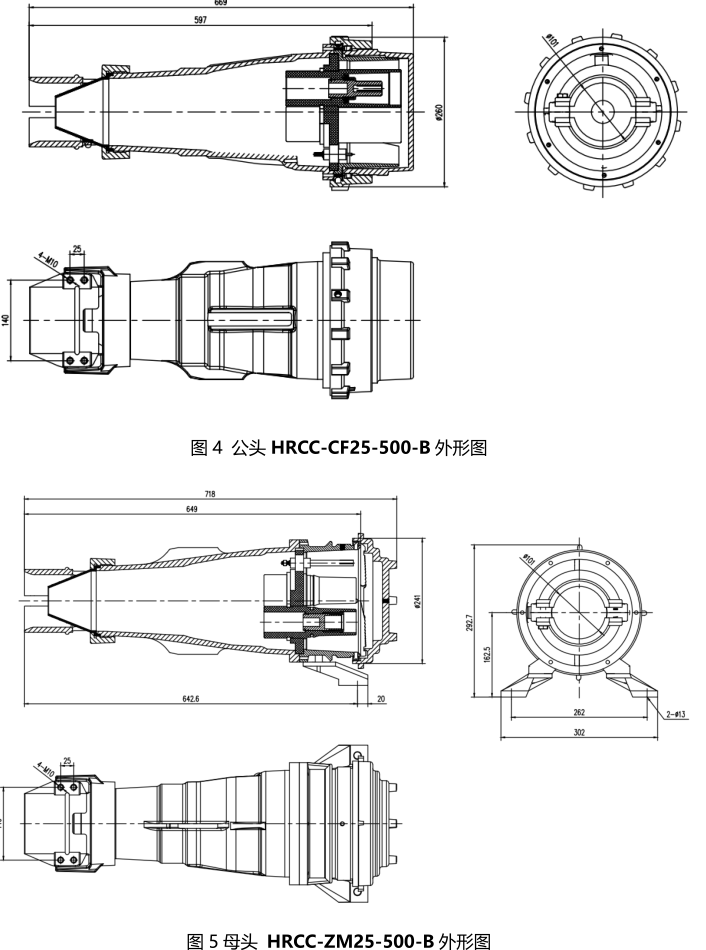

2 、 公 头 HRCC-CF25-500-B / 母 头 HRCC-ZM25-500-B 适 用 电 缆 外 径 Φ 73mm~ Φ

100mm

其它技术特性

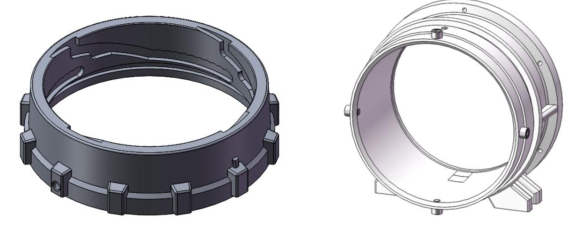

1、锁紧方式

采用无螺纹销槽连接方式。在公插和母插上分别有锁紧销和卡槽。当藕合器一端旋转 90

度时，锁紧销和卡槽会把两部分锁紧，并压紧 O 型圈，同时起到锁紧和密封的作用。这种

锁紧方式安装快速。

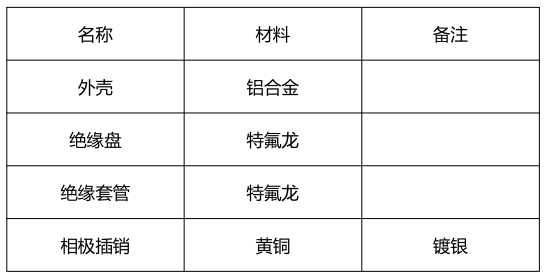

主要部件材质

电缆安装注意事项

1、高压电缆终端安装施工过程中，应严格按照厂家提供的尺寸及说明书进行施工制作，确保每

个步骤准确无误。

2、高压电缆终端安装时，必须保证电缆绝缘不可有划伤、刀痕及导电颗粒。不得损伤线芯绝缘，

屏蔽层的端部要平整，不得有毛刺，且要清除干净。

3、高压电缆终端安装时，注意防潮、 防尘。严禁在雾或雨中施工。装配、组合电缆终端和接头

时，各部件间的配合或搭接处必须采取堵漏、防潮和密封措施。

4、电缆终端的制作必须由有经验的专业人员施工。
