RC电力电缆连接器

功能及特点

1.1、功能海润动力连接器包括插头和插座两部分。主要为较大型的移动装备提供静态便捷动力电缆连接解决方案，如船舶靠港后使用岸电提供连接的;大型地面或地下施工装备大功率电力传输过程中提供动力电缆与设备之间的连接;当然也适合其他需要提供便捷灵活连接电缆的使用场合。

1.2、特点

1.2.1、产品结构简单，操作方便连接性能稳定。

插头自带旋转操作机构,旋转90度即可实现插合。芯件与导线为冷压连接,连接强度高导电可靠，满足国内外标要求，适配性良好。

1.2.2、密封良好、绝缘可靠:

插头和插座均带盖，单体防护等级为IP66:密封材料为氯丁橡胶具有良好防水性。1.2.3运行安全、性能及安全性符合国家相关标准要求:

电缆接插件外壳材质为淬火铸铝,密封材料为氯丁橡胶，紧固件材质均为316不锈钢。绝缘套由尼龙PA66材料制成,触点采用360多点接触技术，材质为镀银铜合金。触点耐受温度为200C，具有过载大电流等优点。

产品执行标准:

2.1、GB/T11918.1-2014_工业用插头插座和耦合器第1部分:通用要求、

2.2、GB/T11918.2-2014工业用插头插座和耦合器第2部分:带插销和插套的电器附件的尺寸兼容性和互换性要求

2.3、GB/T11918.4-2014 工业用插头插座和耦合器第4部分:有或无联锁带开关的插座和连接器

2.4、GBT11918.5-2020工业用插头插座和耦合器第5部分:低压岸电连接系统(LVSC系统)用插头、插座、船用连接器和船用输入插座的尺寸兼容性和互换性要求

2.5、GBT30845.1-2014高压岸电连接系统(HVSC系统)用插头、插座和船用耦合器第1部分:通用要求

2.6、GB_T30845.2-2014高压岸电连接系统(HVSC系统)用插头、插座和船用耦合器第2部分不同类型的船舶用附件的尺寸兼容性和互换性要求

2.7、IEC62613-1,IEC62613-2-2016,NFC63300等标准

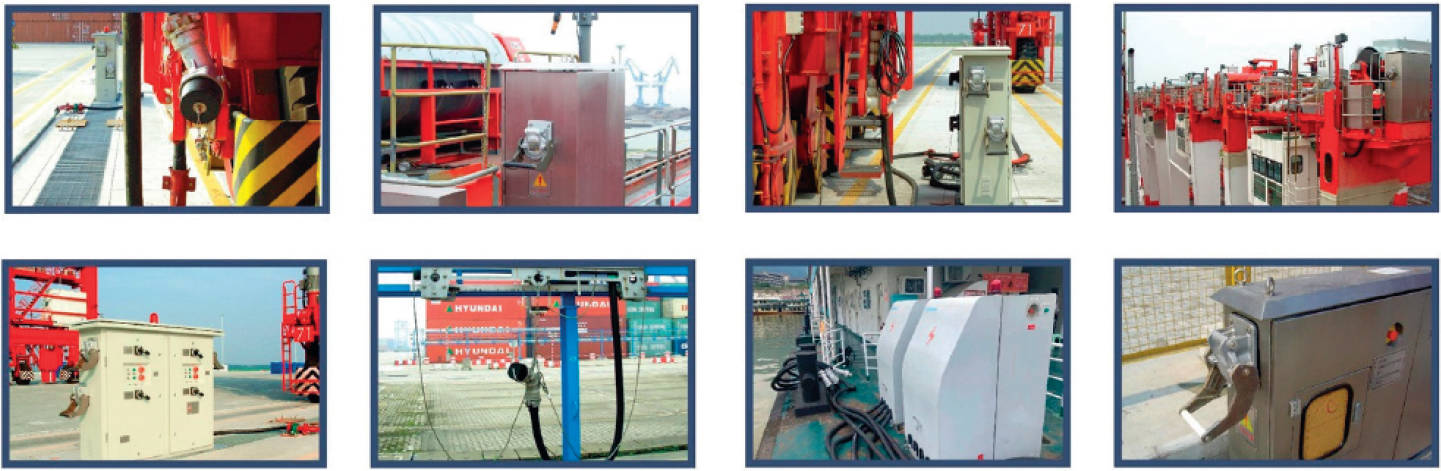

应用场景

港口、码头、船舶、电站、铁路、隧道、矿山等区域。

规格及型号

RC1-PX04-0250XX

RC1---海润电力连接器产品系列代码

Px04XXx---P:接插件代码P插头(Plug)/S插座(Socket)/C连接器(Connector)

                  X:接插连接型式:X把手推拉连接型(Push&Pull)/S:套环旋紧连接型(Screw Ring)

K吊环螺栓连接型(EyeBolt)

                  04XXX:04主相数为4相XXX-动力相额定电流(辅助说明相)0250---电缆截面积25mm2

Xx---电压等级附加属性代码电压等级V1:15KV,V2:25KV

XX---电缆附加属性代码电缆外径范围A32-72mm,B72-100mm
