产品概述

      海船高压岸电电缆卷筒是专为远洋货轮、集装箱船、邮轮等大型海船研发的高端岸电连接核心装备，旨在解决船舶靠港期间的能源供给难题，实现“零排放、低噪音、高效率”的低碳绿色停泊。产品采用模块化设计与智能化控制技术，可适配6.6kV-10kV多电压等级，兼容IEC、GB、ABS等国际、国内主流标准，广泛应用于全球沿海港口、内河码头及特种海事场景。

      作为船舶岸电系统的“能量桥梁”，卷筒通过精准的电缆收放控制、可靠的高压绝缘保护及智能的状态监测，确保岸电与船电的安全、稳定切换，助力港口实现“碳中和”目标，为航运企业降低运营成本，提升码头绿色竞争力。

      核心定位：高端海事装备标杆，绿色岸电系统核心组件，满足全球严苛海事环境需求。

设计依据

      1、 GB/T 30845.1 - 2014 高压岸电连接系统（HVSC 系统）用插头、插座和船用耦合器 第 1 部分：通用要求

      2、GBT 30845.1-2014 高压岸电连接系统(HVSC系统)用插头、插座和船用耦合器 第1部分:通用要求

      3、GB_T30845.2-2014高压岸电连接系统(HVSC系统)用插头、插座和船用耦合器第2部分不同类型的船舶用附件的尺寸兼容性和互换性要求

      4、GB/T 11022 - 2011高压开关设备和控制设备标准的共用技术要求

      5、IEC 80005-3:2014Utility connections in port - Part 3: Low Voltage Shore Connection (LVSC) Systems - General requirements

      6、IEC 80005-1:2019Utility connections in port — Part 1: High voltage shore connection (HVSC) systems — General requirements

      7、IEC62613-1Plugs, socket-outlets and ship couplers for high-voltage shore connection systems (HVSC-Systems). General requirements

      8、IEC62613-2-2016 Plugs, socket-outlets and ship couplers for high-voltage shore connection systems (HVSC-systems) - Part 2: Dimensional compatibility and interchangeability requirements for accessories to be used by various types of ships

      9、IEC 62271-200:2024 High-voltage switchgear and controlgear - Part 200: AC metal-enclosed switchgear and controlgear for rated voltages above 1 kV and up to and including 52 kV CONSOLIDATED EDITION

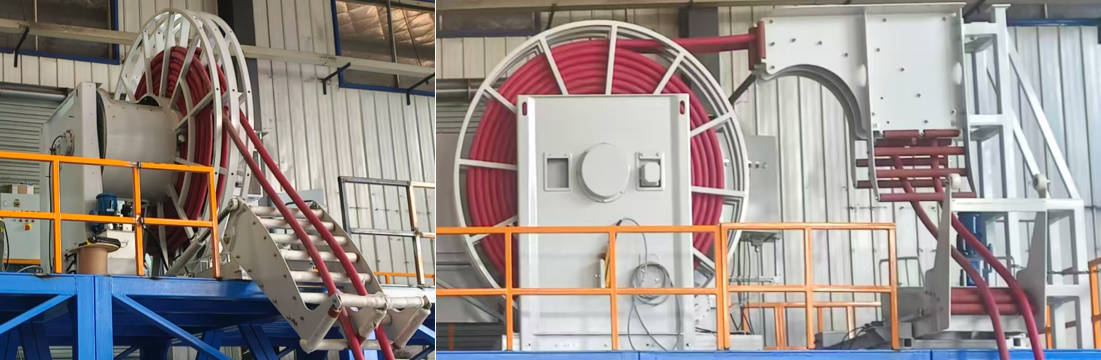

海船高压岸电电缆管理系统

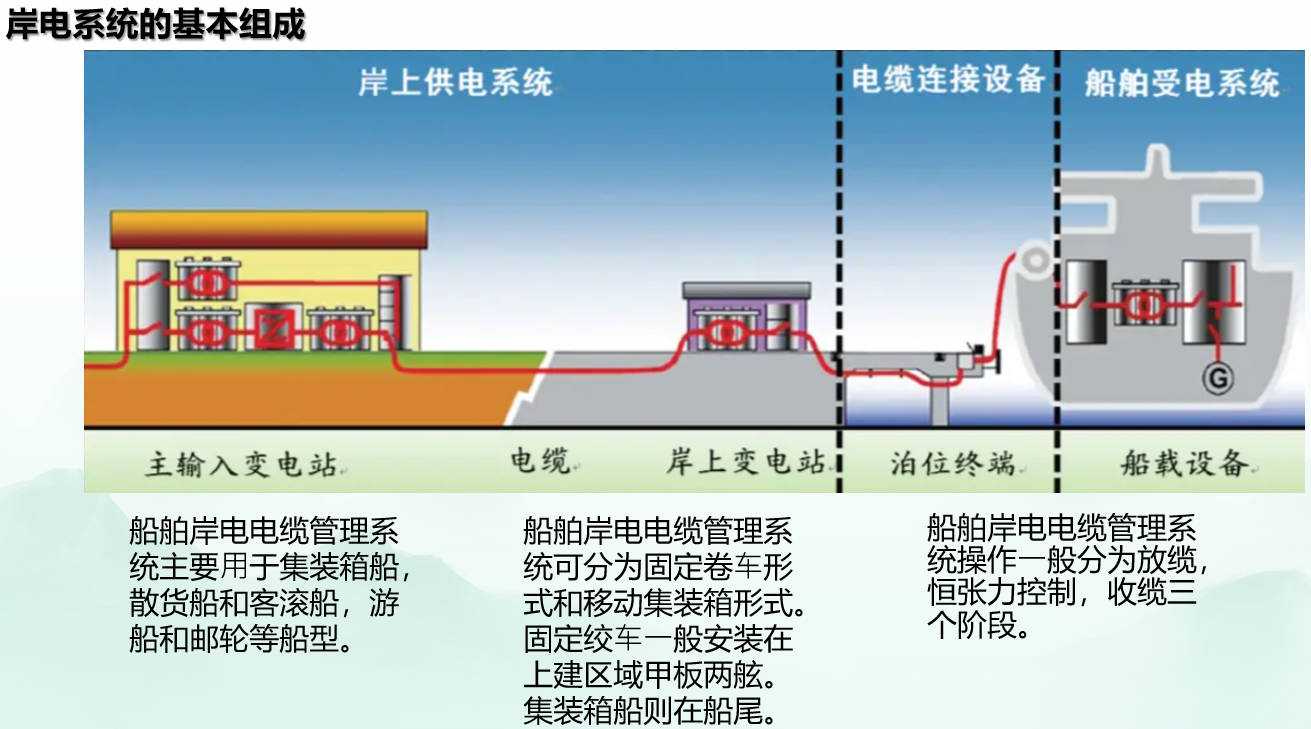

主要结构：连接电缆、电缆卷盘、滑环系统、驱动装置、电缆导向装置、电控箱等。

技术参数：

额定电压：6.6KV

额定电流：350A

频率：50Hz/60Hz

防护等级：IP56

电缆规格：柔性符合电缆6/10KV

电机功率：7.5KV

技术特点

产品可根据客户要求提供各船级社产品证书

产品满足IEC80005-1规范要求

产品核心部件均自主研制
